半导体设备Driver驱动器维修：常见故障与维修方法
专业介绍半导体设备Driver驱动器维修方法，涵盖驱动器无法上电、过流、过压、过热、通讯异常、Motor异常及Encoder故障检测与维修。
半导体设备中的Driver（驱动器）是运动控制系统和执行机构之间的重要电子模块，广泛应用于晶圆检测、晶圆测试、自动化搬运、精密定位以及其他半导体生产设备。Driver主要负责接收控制系统发出的指令，并根据控制信号驱动Motor、Stage、Actuator等执行机构，同时处理Encoder反馈、电流检测、过温保护以及设备通讯等信号。
当Driver发生故障时，设备可能出现Motor无法运行、Axis异常、Position Error、通讯中断、过流、过压、过热、无法上电或者运行一段时间后停止等问题。对于已经使用多年的TEL、TSK等半导体设备，部分Driver可能存在停产、备件供应有限或者采购成本较高等情况，因此，对故障Driver进行专业检测和维修，是设备维护过程中值得考虑的解决方案。
需要注意的是，Driver维修并不是简单更换一个电子元件。一个完整的维修过程通常需要结合电源电路、控制电路、功率输出、电流检测、反馈信号以及通讯接口进行综合分析。本文将从专业维修角度，介绍半导体设备Driver的工作特点、常见故障、检测方法、维修流程以及维修与更换之间的选择。
文章目录
告诉我们你的需求？
一、什么是半导体设备Driver？
Driver可以理解为半导体设备运动控制系统中的“功率执行模块”。上级控制系统产生运动指令后，Driver根据指令控制Motor或其他执行机构，同时将运行状态和反馈信息返回控制系统。
一个典型的Driver系统可能涉及以下几个部分：
- Motion Controller
- Driver
- Servo Motor
- Encoder
- Stage
- Power Supply
- Communication Interface
- Feedback Circuit
其中，Driver本身又可能包含多个功能区域，包括输入电源、电源转换、MCU/DSP/FPGA控制电路、Gate Driver、MOSFET或IGBT功率级、电流检测、温度检测以及通讯接口等。
因此，Driver出现故障以后，需要根据具体结构判断问题位于电源部分、控制部分、功率部分、反馈部分还是通讯部分。
不同品牌和型号的Driver电路结构并不完全相同，因此不能仅凭外观或者报警名称判断具体损坏元件。
二、半导体设备Driver有哪些常见故障？
Driver故障通常会通过设备Alarm、Axis状态或者Motor运行状态表现出来。
常见故障包括：
| 故障类型 | 典型表现 | 主要检测方向 |
| 无法上电 | Driver无响应或启动失败 | 输入电源、电源保护、DC/DC |
| 电源异常 | 内部某一路电压异常 | 电源IC、DC/DC、稳压电路 |
| 过流 | 上电或运行时进入保护 | 功率器件、电流检测、负载 |
| 过压 | DC Bus或相关电压异常 | 电源、检测及保护电路 |
| 欠压 | 反复启动、掉电或保护 | 输入电源、电源转换 |
| 过热 | 运行一段时间后停止 | MOSFET、IGBT、散热及温度检测 |
| Motor异常 | 电机不转、抖动或运行不稳定 | 功率输出、控制信号 |
| Encoder异常 | Position Error、反馈异常 | Encoder接口及反馈电路 |
| 通讯异常 | Controller无法识别Driver | 通讯IC、接口及信号线路 |
| 间歇性故障 | 冷机正常、运行后异常 | 焊点、温升、器件老化 |
需要特别强调，Alarm并不等于故障元件。
例如设备出现过流报警，可能是Driver功率器件损坏，也可能是Motor、Motor Cable、电流检测电路或者负载异常。
因此，专业维修的核心不是“看到什么报警就换什么元件”，而是通过检测逐步确定真正的故障来源。
三、Driver维修前需要收集哪些信息？
在维修半导体设备Driver之前，完整的设备和板卡信息非常重要。
建议客户提供：
- 设备品牌
- 设备型号
- Driver型号
- Part Number
- Board Number
- Serial Number
- Driver正面及背面照片
- 故障现象
- Alarm Code
- 对应Axis
- Motor型号
- Encoder相关信息
- 故障发生之前是否更换过其他部件
例如，只提供“TSK Driver坏了”，对维修工程师而言信息非常有限。
如果能够提供：
TSK设备型号 + Driver Part Number + Axis编号 + Alarm Code + 故障现象
维修工程师就可以在检测之前建立更加准确的故障判断方向。
对于TEL设备同样如此。不同设备和不同Part Number的Driver，其电路结构和测试条件可能存在差异，因此Part Number通常是维修评估的重要依据之一。
如果客户暂时无法提供完整资料，至少建议提交设备型号、Driver照片、Part Number和故障现象。
四、Driver电源故障如何检测？
电源检测是Driver维修的重要基础。
Driver内部通常存在多个电压等级，用于分别给控制芯片、通讯电路、功率驱动和其他电子元件供电。实际电压由具体Driver设计决定，因此不能简单规定所有Driver都必须使用相同的电压。
常见的工业电子电压等级可能包括：
- 24V
- 15V
- 12V
- 5V
- 3.3V
- 2.5V
- 1.8V
这些数值仅用于说明常见电源等级，不能作为具体型号Driver的维修标准。实际检测必须根据原始设计、技术资料或板卡实测条件进行。
维修人员通常会从以下几个方面检查：
输入电源
确认Driver输入端是否存在异常短路、断路或者明显负载异常。
电源转换
检查DC/DC、电源管理IC、稳压器以及相关功率器件。
控制电路供电
确认MCU、DSP、FPGA以及其他关键控制芯片是否获得正常供电。
功率级供电
确认功率输出区域是否存在异常。
如果某一路电源异常，还需要进一步判断：
是电源转换电路自身损坏，还是后级负载存在短路或异常。
这一步非常关键，因为如果只更换电源IC，却没有排除后级故障，维修后的Driver仍可能再次出现相同问题。
五、Driver过流、过压和过热故障怎么维修？
过流、过压和过热是Driver维修中较常见的保护类故障。
1. 过流故障
过流可能与以下因素有关：
- MOSFET或IGBT损坏
- Gate Driver异常
- Motor或Motor Cable异常
- 电流检测电路异常
- Current Sense器件损坏
- 输出级短路
- 负载异常
例如，如果功率MOSFET发生击穿，可能导致输出级出现异常电流；但如果Current Sense电路发生故障，也可能造成系统错误判断。
因此，不能仅凭“过流报警”直接更换MOSFET。
2. 过压故障
过压检测通常需要检查：
- 输入电源
- DC Bus
- 电压检测电路
- 电源转换部分
- 保护电路
如果实际电压正常，但设备仍然报告过压，则需要进一步考虑电压采样及检测电路是否存在异常。
3. 过热故障
Driver中的MOSFET、IGBT等功率器件工作时会产生热量。
如果设备表现为：
启动正常 → 运行一段时间 → 温度升高 → Driver进入保护
则需要重点检查功率器件、散热系统、温度传感器以及负载情况。
热成像设备可以帮助工程师观察工作状态下的温度分布，但局部温度较高并不能直接证明器件损坏，必须结合电流、负载、设计结构和运行状态综合判断。
六、Motor、Encoder和Motion相关故障如何检测？
Driver通常不是独立工作的。
当Motor无法运行时，至少需要考虑三个部分：
Controller → Driver → Motor
同时还可能存在：
Encoder → Driver / Controller
因此，Motor不运行并不意味着Driver一定损坏。
维修过程中可以根据实际系统检查：
- Enable信号
- PWM信号
- 控制信号
- Motor输出
- Encoder A/B信号
- Z相信号
- Ready信号
- Alarm信号
- Feedback信号
示波器和逻辑分析仪可以用于观察相关数字或模拟信号。
例如，如果Controller已经输出有效控制信号，但Driver没有产生对应输出，则可以进一步检查Driver控制和功率区域。
如果Driver输出正常，但系统反馈位置错误，则需要进一步检查Encoder、反馈线路和接口电路。
因此，Motion故障的判断应该采用系统化思路，而不能简单把所有Axis异常都归因于Driver。
七、Driver通讯故障有哪些原因？
半导体设备Driver通常需要与上级控制系统进行通讯。
根据设备设计，可能使用：
- RS-232
- RS-485
- CAN
- Ethernet
- 专用通讯接口
通讯故障可能表现为：
- Controller无法识别Driver
- Driver频繁掉线
- 初始化失败
- 参数读取失败
- 运行过程中通讯中断
- 设备无法完成启动
检测时可以从接口、电源、通讯IC和信号线路多个方面进行分析。
| 检测项目 | 主要内容 |
| 接插件 | 插针、焊点、机械损伤 |
| 通讯电源 | 收发器供电状态 |
| 通讯IC | 收发器工作状态 |
| 信号线路 | 断路、短路及异常连接 |
| 信号波形 | 波形、幅度、时序 |
| Controller | 排除上级控制系统故障 |
| Cable | 排除通讯线缆问题 |
需要注意：
Driver通讯异常不一定意味着Driver内部通讯芯片损坏。
通讯线缆、连接器、Controller以及其他节点同样可能导致通讯故障。
因此，维修过程中需要进行故障隔离。

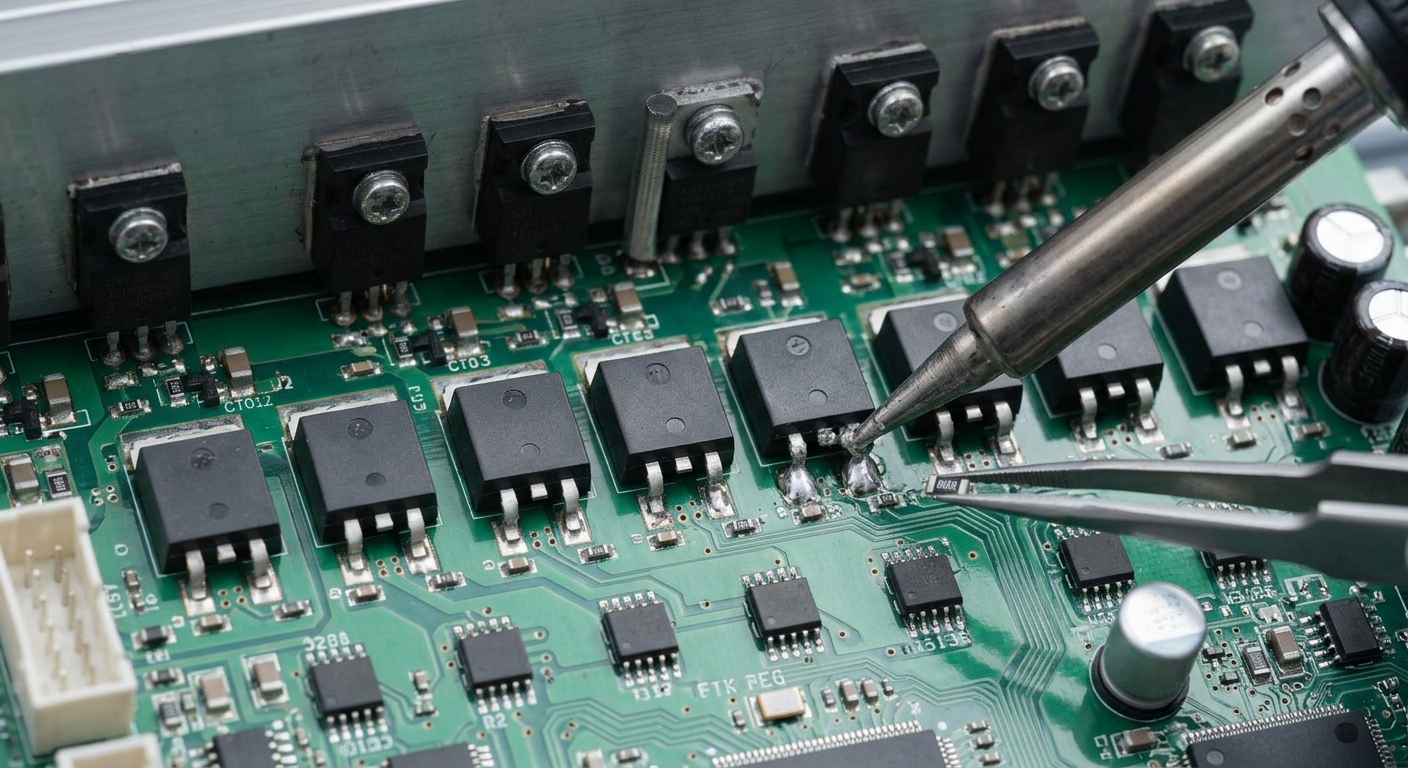

八、Driver芯片级维修通常涉及哪些元器件？
专业Driver维修的核心之一，是能够从模块级故障进一步定位到具体电路和元器件。
常见维修对象包括：
| 元器件 | 主要功能 | 可能出现的问题 |
| MOSFET | 功率开关 | 击穿、短路、漏电 |
| IGBT | 功率控制 | 输出异常、击穿 |
| Gate Driver IC | 功率器件驱动 | 输出异常 |
| DC/DC IC | 电源转换 | 电源轨异常 |
| MCU | 控制逻辑 | 无法启动、控制异常 |
| DSP | 数字控制 | 运算或控制异常 |
| FPGA | 逻辑处理 | 控制或通讯异常 |
| EEPROM | 参数/数据存储 | 参数读取异常 |
| Optocoupler | 信号隔离 | 控制信号异常 |
| Current Sense | 电流检测 | 错误过流判断 |
| Temperature Sensor | 温度检测 | 错误过热判断 |
| Connector | 电气连接 | 接触不良、通讯异常 |
但是，芯片级维修并不意味着“找到一个烧毁元件然后换掉”。
真正重要的是判断：
为什么这个元件会损坏？
例如，一个MOSFET损坏后，如果只更换MOSFET，却没有检查Gate Driver、电流检测、负载以及其他功率器件，维修后的Driver可能再次出现故障。
因此，故障原因分析是芯片级维修最重要的环节之一。
九、Driver维修完成后如何进行功能测试？
Driver维修完成以后，不能仅仅通过“能够上电”来判断维修成功。
至少需要根据具体型号和实际测试条件，对维修后的Driver进行分层测试。
| 测试项目 | 主要内容 |
| 外观检查 | PCB、焊点、连接器、元器件 |
| 静态检测 | 电阻、通断、功率器件 |
| 电源测试 | 输入及内部电源 |
| 工作电流 | 上电后的电流变化 |
| 控制信号 | Enable、PWM等 |
| 输出检测 | 功率输出状态 |
| Feedback | Encoder等反馈信号 |
| 通讯测试 | Controller与Driver通讯 |
| 温升观察 | 关键区域温度变化 |
| 稳定性测试 | 根据测试条件进行持续运行 |
如果条件允许，还可以使用相应的测试平台、Controller、Motor或者模拟负载进行进一步验证。
需要特别注意：
不能在没有实际测试条件的情况下声称已经完成完整系统功能验证。
例如维修实验室只能完成电源和信号检测，而无法连接客户设备进行完整Motion测试，那么应该明确告诉客户：
已完成实验室电气测试和信号测试，最终设备级Motion功能需要在客户设备上进一步确认。
这种维修结果说明方式更加专业，也能够避免客户对测试范围产生误解。
十、半导体设备Driver应该维修还是更换？
当Driver发生故障后，设备工程师通常需要在维修和更换之间进行选择。
两种方案各有适用场景。
| 判断因素 | 更适合维修 | 更适合更换 |
| PCB损伤 | 局部损坏 | 多层结构严重烧毁 |
| 故障原因 | 可以定位 | 无法确定 |
| 核心器件 | 可以获得 | 无法获得 |
| 测试条件 | 可以有效验证 | 缺少必要测试条件 |
| 备件情况 | 采购困难 | 有可靠现货 |
| 设备状态 | 老旧或停产 | 新设备 |
| 维修周期 | 可以接受 | 必须立即恢复 |
| 综合成本 | 维修成本合理 | 替换成本合理 |
因此，比较合理的处理方式并不是：
Driver坏了 → 立即更换。
而是：
先检测 → 判断故障 → 评估维修可行性 → 比较维修与更换成本 → 决定方案。
特别是对于老旧设备、停产设备以及备件供应有限的半导体设备，原Driver具有维修价值的可能性更高。
常见问题 FAQ
半导体设备Driver坏了可以维修吗？
很多Driver故障具有维修可能性，例如电源异常、功率器件损坏、控制电路故障、通讯故障、反馈电路故障以及部分PCB线路问题。但具体能否维修，需要根据Driver型号、Part Number、故障程度和测试条件判断。
Driver报警是不是一定需要更换？
不一定。报警代码通常用于提示异常状态，并不能直接确定损坏器件。需要结合设备状态和Driver实际检测结果判断。
Driver过流是什么原因？
可能与MOSFET、IGBT、Gate Driver、电流检测电路、Motor、Motor Cable或负载有关。具体原因需要通过检测确定。
Driver无法上电怎么办？
建议首先检查输入电源、短路状态和保护电路，然后进一步检查DC/DC、电源管理IC以及控制电路供电。
Driver过热还能维修吗？
可以进行检测。需要判断是功率器件异常、散热问题、负载问题还是温度检测电路异常。
Motor不运行是不是Driver坏了？
不一定。Motor、Motor Cable、Encoder、Controller、控制信号以及Driver都可能造成运动异常，需要进行系统化故障排查。
Driver通讯异常是什么原因？
可能与通讯IC、接口、线路、Controller、通讯电源或Driver内部电路有关，不能仅凭通讯异常判断Driver本体损坏。
TEL Driver可以维修吗？
可以根据具体TEL设备型号、Driver Part Number、故障现象和实际检测结果进行维修可行性评估。
TSK Driver可以维修吗？
可以根据具体TSK设备型号、Driver型号和故障现象进行维修评估。建议提供Driver照片、Part Number和Alarm信息。
Driver维修需要多长时间？
维修周期取决于故障复杂程度、元器件供应、板卡损坏情况以及测试条件。通常应先完成故障检测，再确定具体维修周期。
结语
半导体设备Driver维修是一项涉及电源、控制、功率、通讯、反馈和保护电路的综合电子维修工作。
真正专业的Driver维修并不是简单更换一个损坏元件，而是需要通过故障现象分析、静态检测、电源检测、信号检测和元器件测试，逐步确定故障区域和具体原因。
对于TEL、TSK等半导体设备，如果Driver出现无法上电、过流、过压、过热、通讯异常、Motor无法运行、Encoder异常或者Axis相关故障，建议在直接采购替换模块之前，对原Driver进行专业检测和维修可行性评估。
半导体板卡维修中心专注于半导体设备PCB板卡、Driver驱动器、控制板、Motion板、IO板及电源模块维修，可根据设备型号、Driver Part Number、故障现象和板卡实际状态进行维修评估。
如果您需要维修半导体设备Driver，建议提交以下信息：
- 设备品牌
- 设备型号
- Driver Part Number
- Driver照片
- Alarm Code
- 故障现象
- 对应Axis
这些信息越完整，越有利于工程师快速判断维修方向和维修可行性。
半导体设备Driver出现故障时，先检测，再决定维修还是更换。
