半导体板卡维修：PCB板卡故障检测与维修完整指南

一、什么是半导体板卡维修？

半导体板卡维修，是针对晶圆制造、晶圆检测、封装测试以及其他半导体生产设备中的PCB、PCBA、控制板、驱动板、IO板、电源板和其他电子模块进行故障检测、故障定位、元器件更换、电路修复和功能测试。

与普通消费电子维修相比，半导体设备板卡通常具有更高的可靠性要求。

一块PCB可能同时包含：

• CPU
• FPGA
• DSP
• Memory
• DC/DC电源模块
• MOSFET
• Driver IC
• 通讯芯片
• 光耦
• ADC/DAC
• 继电器
• 传感器接口
• 高速信号线路

因此，同一个故障现象可能对应多个不同的故障原因。

例如，**“板卡无法启动”**并不能直接说明CPU损坏，也可能是输入电源、DC/DC转换、电源管理IC、复位电路、时钟电路或者外围器件出现异常。

这也是为什么专业PCB维修首先需要进行故障诊断，而不是直接更换核心芯片。

二、半导体设备PCB板卡有哪些常见故障？

从实际维修角度来看，半导体设备板卡故障可以分为电源类、控制类、通讯类、信号类和元器件类等。

其中，间歇性故障通常是比较难处理的一类问题。

因为板卡可能在室温状态下工作正常，但经过持续运行后，随着元器件温度升高出现异常。这类问题往往需要结合温升、电源波形、信号状态以及运行时间进行综合判断。

三、半导体板卡维修的第一步：收集完整故障信息

专业维修并不是板卡一收到就直接拆解。

在开始检测之前，应该尽可能了解设备和板卡的基本信息。

建议客户提供：

1. 设备品牌
2. 设备型号
3. 板卡Part Number
4. Board Number
5. Serial Number
6. 板卡正面照片
7. 板卡背面照片
8. 故障现象
9. Alarm Code
10. 故障发生前是否维修过
11. 是否更换过其他相关模块

其中，Part Number和设备型号尤其重要。

同一品牌的不同设备，即使板卡外观相似，其电路设计、功能以及测试条件也可能不同。

因此，在网站获取客户询盘时，建议留言表单至少设置：

设备品牌 + 设备型号 + 板卡型号/Part Number + 故障现象 + 报警信息 + 板卡照片。

这样工程师在收到板卡之前，就能够对维修需求进行初步判断。

四、PCB板卡外观检查：维修前不可忽略的一步

收到板卡以后，第一步通常是进行外观检查。

检查内容包括：

• PCB是否烧焦
• PCB是否存在裂纹
• 是否有明显腐蚀
• IC表面是否有热损伤
• MOSFET是否炸裂
• 电容是否鼓包
• 电阻是否烧毁
• 焊点是否异常
• 连接器是否损坏
• 金手指是否氧化
• 是否存在液体污染
• 是否存在机械变形

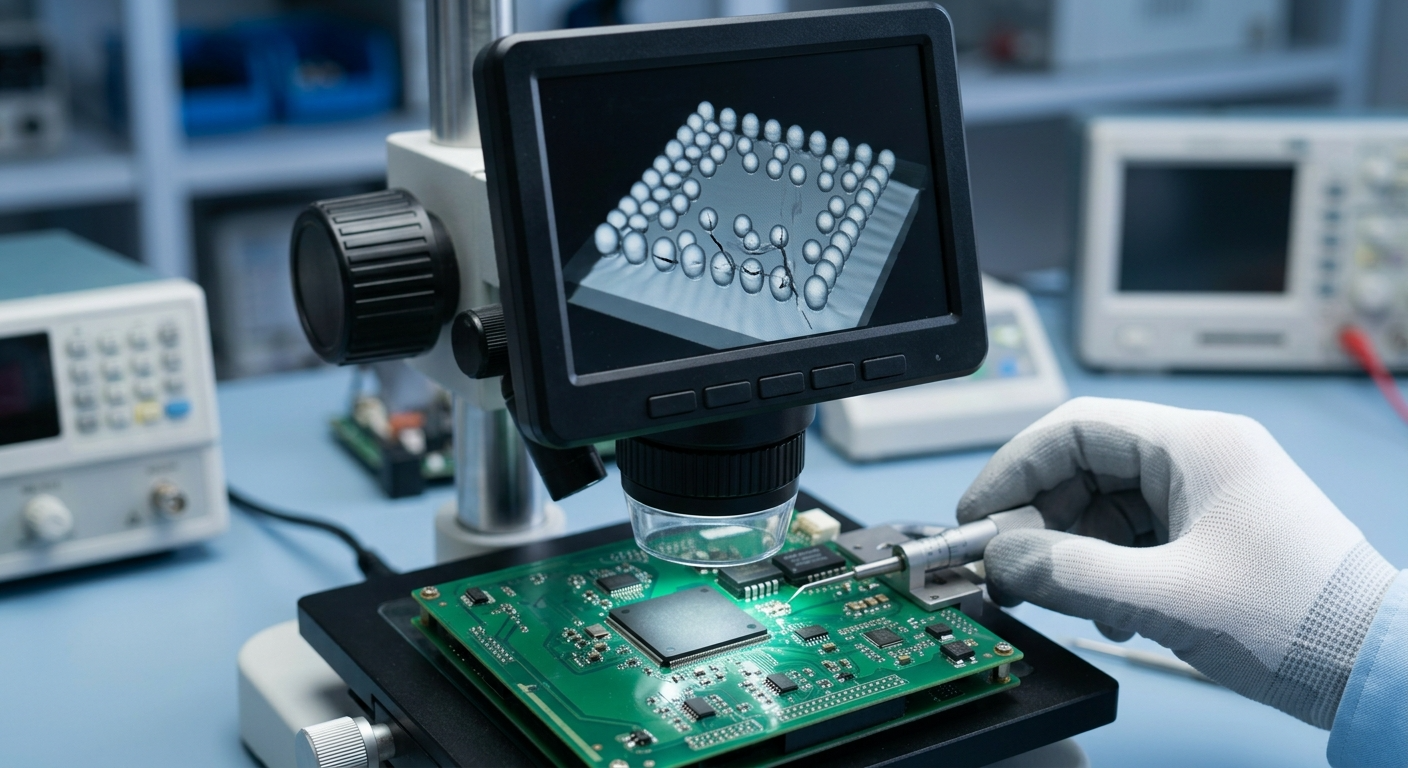

显微镜在这一阶段非常有价值。

对于QFP、BGA、细间距连接器以及小型SMD元件，很多焊接问题肉眼并不容易发现。

需要特别强调的是：

没有明显烧毁痕迹，并不代表板卡没有故障。

很多电子故障发生在芯片内部或者电源、通讯、逻辑信号等电路中，外观可能完全正常。

因此，外观检查只能作为第一阶段判断，不能代替电气检测。

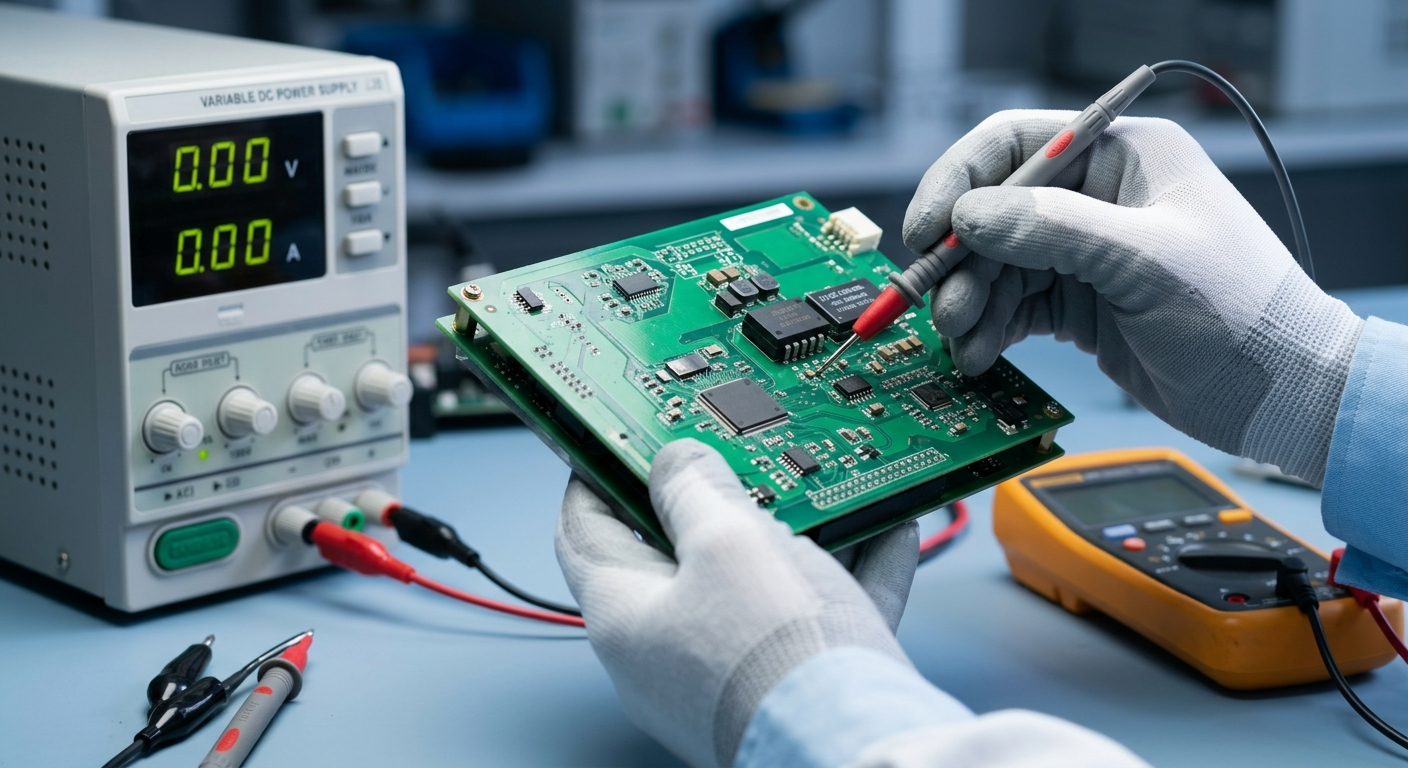

五、电源检测是PCB故障诊断的重要基础

对于无法启动、频繁重启、通讯异常甚至部分IO失效的板卡，电源系统通常都是重要的检查对象。

一块复杂的工业PCB可能包含多个不同电压等级。

例如部分数字电路可能使用：

• 24V输入
• 12V
• 5V
• 3.3V
• 2.5V
• 1.8V
• 更低的核心电压

具体电压值必须以实际板卡设计和技术资料为准，不能因为某个行业常见数值就直接判断所有板卡都应该使用相同电压。

维修人员通常会重点检查：

输入电源

确认板卡是否获得正确的输入电压。

DC/DC转换

检查各级转换电路是否正常工作。

电源轨

检查不同电压轨是否存在短路、过压、欠压或异常纹波。

工作电流

在符合测试条件的情况下，通过可调直流电源观察板卡上电后的电流变化。

例如一块正常工作的板卡，在规定输入条件下可能具有相对稳定的工作电流。如果上电后出现明显异常电流，则需要进一步检查电源轨及后级负载。

这里需要强调：

不能仅凭电流大小判断具体故障器件。

电流异常只是故障线索，还需要结合电压、温度、阻抗和波形进一步定位。

六、如何定位PCB板卡的具体故障？

这是半导体板卡维修最核心的技术环节。

专业维修的目标不是简单回答：

“哪个元件坏了？”

而是建立完整的故障逻辑：

故障现象 → 故障区域 → 故障电路 → 故障器件 → 维修 → 验证

例如，一块板卡出现“无法启动”。

首先需要确认输入电源是否正常。

如果输入正常，则继续检查板卡内部的主要电源转换电路。

如果某一路电源没有正常输出，就需要进一步检测对应的DC/DC转换器、电源控制IC、MOSFET以及外围元件。

如果电源系统正常，则进一步检查CPU的供电、复位和时钟等关键条件。

如果CPU运行条件基本正常，则可以继续检查启动存储器、通讯接口以及其他外围电路。

这种逐级缩小范围的方法，比直接更换CPU或者整块板卡更加合理。

七、芯片级维修与普通板卡维修有什么区别？

很多维修公司会宣传“芯片级维修”，但客户实际上需要了解的是：

维修到底深入到什么程度？

普通模块级处理可能是：

故障 → 更换整个模块。

而芯片级维修更加关注：

故障 → 定位电路区域 → 定位元器件 → 更换或修复 → 测试。

常见维修元器件包括：

• IC
• MOSFET
• IGBT
• 电阻
• 电容
• 电感
• 二极管
• 光耦
• Driver IC
• 接口芯片
• 存储器
• 部分BGA器件

例如电源区域出现异常时，不应该仅仅因为某一路电压异常就直接更换电源IC。

还需要判断：

是电源IC本身损坏，还是后级负载短路导致电源IC进入保护状态。

如果没有找到真正原因，即使更换了IC，板卡仍然可能再次出现故障。

因此，故障原因分析比元件更换本身更重要。

八、BGA、CPU、FPGA等核心器件维修

现代半导体设备PCB中经常会使用BGA封装的CPU、FPGA以及其他高密度集成电路。

这些器件出现问题时，需要区分：

第一种：焊接连接问题

例如：

• 虚焊
• 焊点异常
• 局部连接问题

这种情况下可能存在返修空间。

第二种：芯片外围电路问题

芯片本身没有损坏，但其：

• 电源
• 时钟
• Reset
• 数据线
• 配置电路

存在问题。

这种情况下维修重点并不是更换芯片，而是找到外围故障。

第三种：芯片本体损坏

如果确定CPU、FPGA或其他专用IC本身损坏，还需要进一步确认：

• 芯片是否可以采购
• 型号是否完全匹配
• 是否需要Firmware
• 是否需要重新配置
• 是否需要设备端匹配
• 维修后是否具备完整测试条件

因此，BGA维修并不等于简单“换BGA芯片”。

九、维修完成后为什么必须进行功能测试？

这是半导体设备板卡维修过程中非常关键的一环。

一块PCB维修完成以后，仅仅满足：

“能够上电”

并不能证明维修完成。

例如：

• CPU可以启动，但通讯失败；
• 电源正常，但某一路IO没有输出；
• Driver可以上电，但负载输出异常；
• Motion板可以运行，但反馈信号错误。

因此，维修后的测试应该尽可能根据板卡实际功能进行。

具体测试项目需要根据板卡功能和实际测试条件确定。

十、半导体板卡维修需要哪些专业设备？

专业维修实验室需要根据维修业务配置检测和维修设备。

但是，设备数量并不能直接代表维修能力。

真正决定维修能力的是：

检测设备 + 电路分析能力 + 工程师经验 + 维修工艺 + 测试条件。

尤其对于TEL、TSK等半导体设备板卡，仅具备普通PCB焊接能力通常是不够的。

维修人员还需要理解板卡在整个设备中的功能，以及CPU、IO、Driver、Motion、通讯和电源之间的关系。

十一、半导体板卡维修还是直接更换？

这是客户最关心的问题之一。

并不是所有故障板卡都适合维修，也不是所有板卡都应该直接更换。

可以从以下几个方面判断。

所以，更合理的决策方法是：

先检测，再报价，最后决定维修还是更换。

尤其对于已经停产的半导体设备，如果原厂备件采购周期很长，或者市场上很难找到状态可靠的二手板卡，维修原板就可能具有较高的实际价值。

十二、哪些半导体设备板卡适合维修？

半导体设备中的电子模块种类很多，常见维修对象包括：

PCB控制板

负责设备控制和信号处理。

CPU控制板

负责核心逻辑和数据处理。

IO板

负责设备输入输出信号。

Motion控制板

负责运动控制和反馈。

Driver驱动器

负责电机及执行机构相关驱动。

电源板

负责电源转换和供电。

Interface Board

负责不同模块之间的信号连接。

对于TEL、TSK等设备，可以根据具体设备型号和板卡Part Number进行维修评估。

需要注意：

是否可以维修，最终应该以具体板卡和实际故障检测结果为准。

不要仅仅根据品牌名称就承诺某个型号“一定可以维修”。

十三、如何选择专业的半导体板卡维修服务商？

选择维修供应商时，建议不要只比较报价。

可以重点考察以下几个方面。

1. 是否具备真实维修能力？

询问对方是否可以进行：

• 电源检测
• 信号检测
• 芯片级维修
• PCB线路修复
• BGA维修

2. 是否能够提供故障检测结果？

专业维修应该能够说明：

发现了什么问题、故障位于哪里、采取了什么维修方案。

3. 是否有维修前后的测试记录？

建议了解：

• 维修前故障现象
• 检测结果
• 维修内容
• 更换元器件
• 维修后测试结果

4. 是否具备对应测试条件？

特别是Driver、Motion、IO以及控制类板卡。

如果维修完成以后只能进行简单通电，而无法进行相应功能验证，那么维修结果的可靠性就需要进一步评估。

5. 是否能够处理TEL、TSK等专业设备板卡？

对于半导体设备板卡，最好选择具有相关设备电子模块维修经验的专业服务商。

十四、半导体板卡维修常见问题 FAQ

1. 半导体设备PCB板卡坏了可以维修吗？

很多PCB故障具有维修可能性，例如电源故障、接口损坏、部分元器件损坏、局部线路问题等。但最终是否能够维修，需要根据板卡型号、故障类型、PCB损伤程度和核心器件情况进行判断。

2. 板卡无法开机还能维修吗？

可以进行检测。无法启动可能来自电源、复位、时钟、CPU外围电路、存储器等多个区域，不能仅凭“无法开机”判断整块板卡报废。

3. PCB烧毁以后还能维修吗？

需要根据烧毁程度判断。如果主要是局部元器件损坏，可以进一步检测；如果多层PCB结构、核心线路或者关键区域严重烧毁，则需要进行专业评估。

4. 半导体板卡维修需要多久？

维修周期取决于板卡型号、故障复杂程度、核心器件供应情况以及测试条件。比较合理的流程是先检测，再根据故障情况确认维修周期。

5. 维修前需要提供什么？

建议提供设备品牌、设备型号、Board Part Number、板卡照片、故障现象以及Alarm Code。

6. TEL板卡可以维修吗？

TEL电子板卡可以根据具体型号、Part Number和故障情况进行维修评估，包括部分控制板、IO板、Motion相关模块、Driver及电源模块。

7. TSK板卡可以维修吗？

可以根据具体TSK板卡型号和故障情况进行维修评估。对于UF系列等设备，建议提供完整板卡信息和故障现象。

8. 维修完成后会进行测试吗？

专业维修应该根据板卡实际功能进行相应的电气、信号和功能测试。具体测试内容取决于板卡类型以及可获得的测试条件。

结语：专业板卡维修的核心是“故障定位 + 功能验证”

半导体设备PCB板卡维修并不是简单的电子元件更换，而是一项包含故障分析、电气检测、信号分析、元器件级维修以及功能验证的综合技术工作。

一块出现故障的板卡，首先应该确定：

是什么故障？

然后进一步确定：

故障发生在哪个电路区域？

再进一步确认：

具体哪个器件或线路导致故障？

完成维修后，还需要回答：

板卡是否真正恢复了原有功能？

因此，一套完整的半导体板卡维修流程应该包括：

故障信息确认、外观检查、电气检测、故障定位、芯片级维修、功能测试和维修结果确认。

对于TEL、TSK等半导体设备，如果板卡出现无法启动、通讯异常、IO故障、Motion异常、电源异常或其他电子故障，在直接采购昂贵替换板卡之前，可以先进行专业维修评估。
